混凝土搅拌站中的皮带输送机组成与作用详解

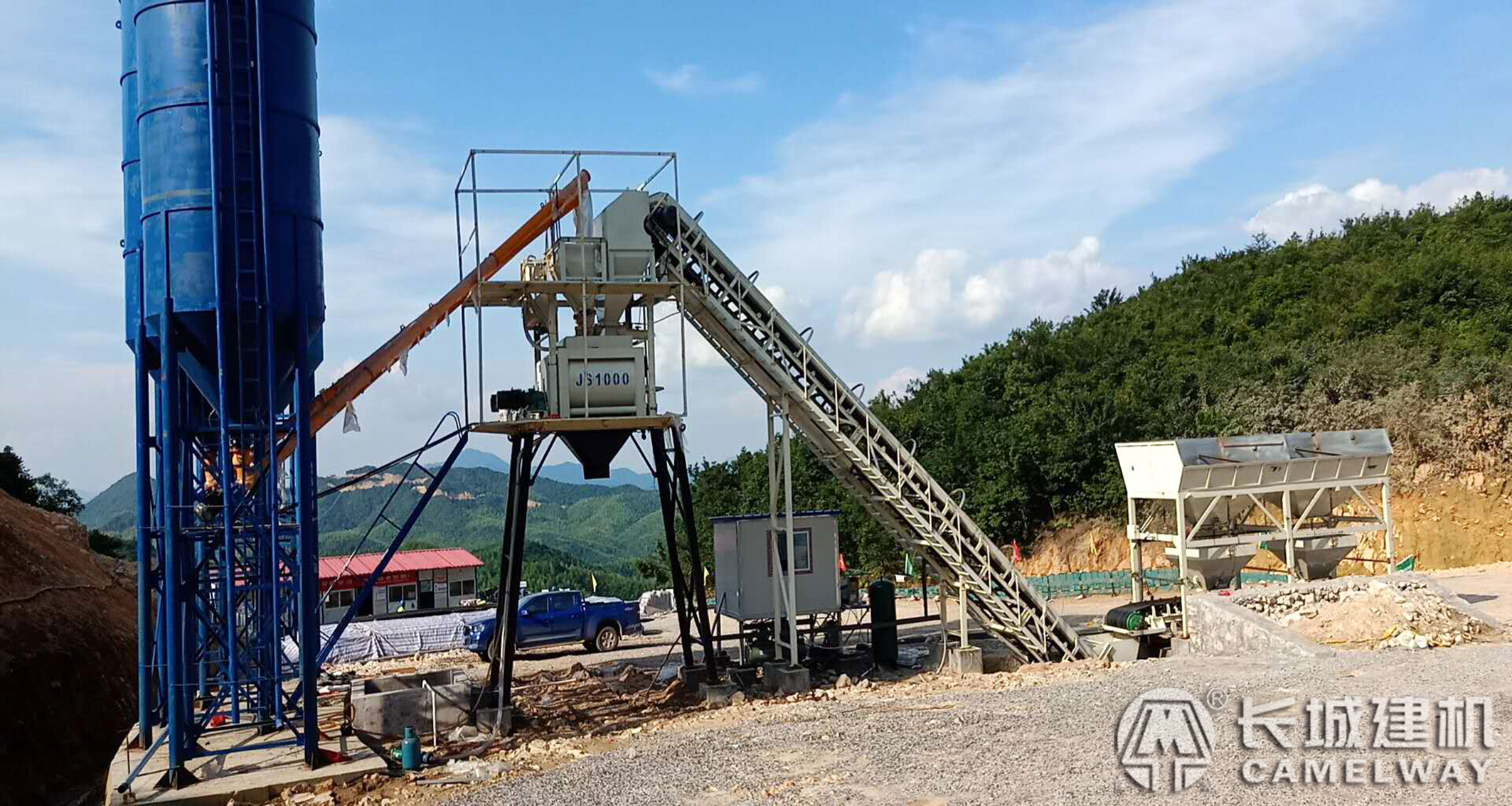

在混凝土搅拌站中，输送机是一种非常重要的设备。其中，我们公司的带式输送机是结合矿山、煤矿、冶金等各个行业生产线的实际情况，研发出来的高性能带式输送设备。这款输送机采用模块式部件设计，大大简化生产流程、降低安装和拆卸难度、节省物流成本，同时，也可缩短备货周期、提升产品质量，便于后期维护。

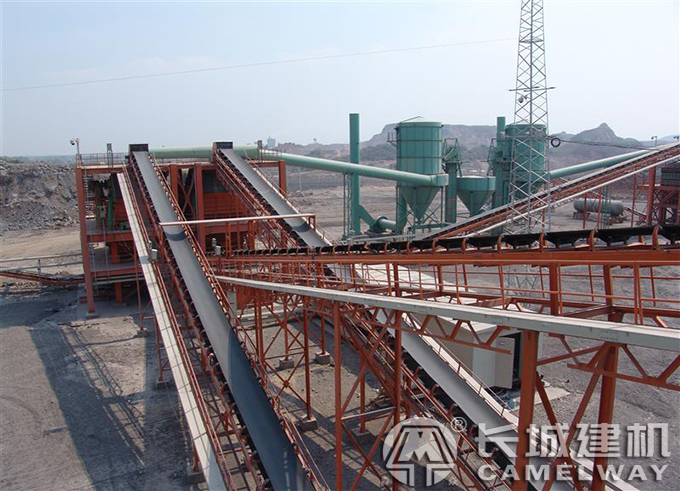

带式输送机是一种依靠摩擦驱动，以连续方式运输物料的机械,该机由驱动装置、张紧装置、输送带中间构架和托辊组成，它利用输送带作为牵引和承载部件，并借以连续输送散碎物料或成件品，进而将物料/物件从最初的供料点连续输送到最终的卸料点。该机不仅可以进行碎散物料的输送，也可以进行成件物品的输送。

皮带输送机的分类：

按照带宽分类：有650mm、800mm、1000mm、1200mm等。

按照皮带样式形状分类：平皮带、人字带、裙边带（斗子带或槽形皮带）

通常情况下平皮带机最大倾角α ≤ 20°，人字、槽形皮带机的倾角相对较大些，人字带可达27°，槽形皮带机可达45°。

下面是关于各个组成部分的分类及作用：

驱动装置：分为电动滚筒驱动、皮带驱动、链条驱动三种类型。电动滚筒是电机和减速齿轮装进滚筒里面的传动滚筒。皮带驱动是通过电机的转动带动皮带轮，再由皮带轮带动输送带运转，这样就能把物料运输到目的地了。链条驱动主要是依靠链条和链轮之间的啮合来传递动力，从而驱动输送带或输送链板运行。

张紧装置：

螺旋张紧装置：主要利用尾部滚筒处的活动螺栓进行调节，结构简单，方便且占地面积小。但张紧距离有限，因此只能用于近距离输送的设备。

垂直式张紧装置：通常用于垂直输送机，其原理是通过改变支撑托辊的位置来调整输送带的松紧度。垂直式张紧装置具有结构简单、调整方便、对输送带损伤较小的优点，但只适用于垂直输送机。

自动张紧装置：能够根据输送带的张力自动调整张紧力，以保持输送带的稳定运行。自动张紧装置通常由液压或气压系统实现，具有响应速度快、张紧力稳定、使用方便等优点，但需要维护和保养。

固定式张紧装置：通常用于短距离输送机，其原理是通过固定在输送带两端的张紧轮来拉紧输送带。固定式张紧装置具有结构简单、价格低廉的优点，但调整范围有限，适用于短距离输送。

托辊的分类：改向滚筒、轻型辊子、平行上托辊、槽形上托辊、下托辊。

托辊是支撑输送带或改变其运行方向的圆筒形组件，它可以在输送机的运转中起到支撑输送带、减小输送带弹力、保护输送带不受损坏、防止皮带纵向撕裂、保持输送带的稳定性等作用。

改向滚筒：改向滚筒是皮带输送机的一个部件，主要用于改变输送带的运行方向。它通常由滚筒、轴承座和支架等组成，具有结构简单、使用方便、维护方便等特点。

轻型辊子：轻型辊子是一种轻便的辊子，通常用于支撑和导向输送带，适用于轻载和短距离输送。它的结构简单，重量轻，易于安装和维护。

平行上托辊：平行上托辊是一种常见的托辊形式，它主要用于支撑和导向输送带上部物料。这种托辊的结构简单，可以水平或垂直安装，适用于各种类型的输送机。

槽形上托辊：槽形上托辊是一种具有特殊形状的托辊，它的表面具有凹槽，可以更好地适应输送带上部物料的形状和分布。这种托辊通常用于要求较高或物料形状不稳定的输送机中。

下托辊：下托辊是一种常见的托辊形式，它主要用于支撑和导向输送带下部物料。这种托辊的结构简单，可以水平或垂直安装，适用于各种类型的输送机。

中间架构部分：支撑和固定托辊等部件，通常由型钢或钢板焊接而组成。

对于不同混凝土搅拌站生产厂家的输送机，组成的部件材质和零部件可能会稍微有所不同。根据所需要购买的供应商厂家提供的数据作参考。
