混凝土配料机有哪些型号

发布者:长城建机 时间:2017-05-15

  混凝土配料机有哪些型号 混凝土配料机市场上常见的型号有pld800、pld1200、pld1600、pld2400、pld3200、pld4800.其相对应的混凝土搅拌站型号从HZS25到HZS240不等。下面简单介绍一下长城建机的混凝土配料机,并以pld1200B型号,做详细介绍:

  pld配料机由料仓系统、支承系统、供料系统、称量系统、输送系统,电控系统等部分组成。

  料仓系统:储料仓,泄料门,气缸闸门或皮带运动机构等

  支承系统:支承架:托板架等

  供料系统:供料方式有气动闸门和皮带机输送机构等

  称料系统:称量装置主要由吊杆、传感器及有关连接螺栓、销轴等组成。主要作用是吊挂称量斗,通过传感器向电气控制系统输出称量信号

  输送系统:皮带机输送系统(主要由支架、传动装置、主动滚筒、被动滚筒、托辊、托辊支架、清扫器、挡辊、胶带等零部件组成)

  电控系统:电子称,电路,电路控制器,智能控制台等

  技术要求举例:

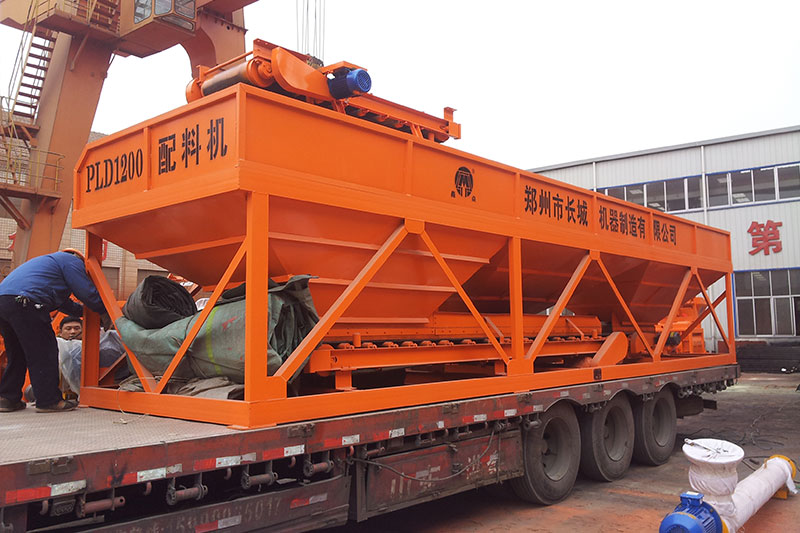

  配料机1200B型

  1.料斗焊接于机架上,四周采用连续满焊,保证焊接质量,其余部件用螺栓装配

  2、气缸选型号:QGB-ES80X250-L3 安装位置现场配作,气缸工作压力:0.15-1MPa,直径80,行程250,安装位置现场配作;成品组装后要对气缸进行试运行,检查行程比较大值及比较小值的位置关系,按实际情况调整好气缸底座位置

  3、气泵选型: 供气压力:0.8MPa 容罐储量:240L 排气量360l/min

  4.配料机使用及维修详见PL1200配料机说明书

  5.配料机设备均由储料斗、称量系统、供料系统、电控系统等部分组成。供料方式有气动闸门和皮带机输送。 该机能与JS系列搅拌机配套使用,构成简易混凝土搅拌站

  6.混凝土配料机由给料系统、称量系统、和微机控制系统三大部分组成;分体结构见整机示意图,主要由机架、储料斗4个、称量斗及支架、称量皮带机、称量装置、电气控制等部分组成。

  7.外形尺寸及下料尺寸公差保证在2mm之内,孔径及定位尺寸保证在1mm之内

  8.成品需喷漆处理,颜色,厚度等质量要求与客人产品或要求一致

  9.各下料图,焊接要求及生产质量等见工艺要求,生产时通知技术部,技术部将现场技术交底

  1200B技术参数

  1.计量容量:1200 L

  2.储料容量:3.3 m3 x 3

  3.生产率:≥60 m3/h

  4.称重量:≤2000 kg

  5.总功率:4kw

  6.计量方式:电子称

  7.计量精度:±2%

  8.重量:5500 kg

  9.外形尺寸:7893x1900x2650
